찬물에 녹인 면

수분 흡수 및 공기 투과성을 최적화하는 방법 차가운 물에 녹인 면 ?

친환경 기능성 소재로서 냉수용해면(예: PVA 입체 수용성 면)은 입체 자수, 중공 자수 및 기타 분야에서 널리 사용됩니다. 핵심 성능인 수분 흡수 및 통기성은 제품의 사용 효과와 사용자 경험에 직접적인 영향을 미칩니다. 이 두 가지 특성을 최적화하려면 재료 공식, 생산 공정 및 후처리 기술과 같은 다양한 차원에서 시작하는 동시에 목표 개선 사항을 업계 요구 사항과 결합해야 합니다.

수분 흡수 최적화 전략

1. 재료배합 조정
냉수용면의 주원료는 폴리비닐알코올(PVA)이며, 분자쇄의 수산기가 소재에 친수성을 부여합니다. 다음과 같은 방법으로 수분 흡수율을 더욱 향상시킬 수 있습니다.

• 친수성 개질제 도입 : PVA 합성시 카르복시메틸셀룰로오스(CMC)나 폴리아크릴산나트륨 등의 흡수성 수지를 첨가하여 화학적 가교를 통해 소재의 흡수기 밀도를 높입니다. 예를 들어 안후이 하이타신소재기술유한회사 연구개발팀은 PVA와 개질제의 비율을 조절해 소재의 수분 흡수율을 20% 이상 높였다.
• 중합 및 알코올 분해 정도 조절 : PVA의 중합도가 낮을수록 분자사슬의 이동성이 강해지고 흡수속도가 빨라집니다. 부분적으로 알코올화된 PVA(예: 알코올 분해도 88%)는 완전히 알코올화된 제품(99%)보다 친수성이 더 높습니다. 이는 일부 아세틸기를 보유하고 물 분자 침투 능력을 향상시키기 때문입니다.

2. 물리적 구조 설계

• 다공성 구조 구축 : 발포공정이나 조공제(탄산수소나트륨 등) 첨가를 통해 소재 내부에 미세다공성 채널을 형성하여 비표면적을 증가시킵니다. 예를 들어 안후이 하이타 신소재 기술 유한 회사의 3차원 수용성 면은 고압 가스 발포 기술을 사용하므로 두께 3mm의 제품도 물을 빠르게 흡수할 수 있습니다.
• 표면 거칠기 처리 : 필름 표면에 플라즈마 처리나 화학적 에칭을 진행하여 나노 크기의 요철 구조를 형성하여 모세관 현상을 강화합니다.

3. 공정 매개변수 최적화

• 필름 형성 온도 및 속도 제어 : 필름 블로우 생산 라인에서 냉각 롤러의 온도를 낮추면 결정화 속도를 늦추고 PVA 분자의 배열을 느슨하게 만들어 수분 흡수 효율을 향상시킬 수 있습니다.
• 후처리 과정 : 수욕소둔 또는 습열처리를 통해 내부응력을 제거하고 소재의 팽윤성능을 안정화시킵니다.

통기성 최적화 전략

통기성은 찬물에 녹인 면을 자수 등의 용도로 사용하여 무레를 방지하고 편안함을 유지하는 것이 핵심입니다. 용해율과 공기 투과도의 균형이 필요합니다.

1. 재료 합성 및 적층 기술

• 미세다공성 막 배합 : PVA 필름과 폴리락트산(PLA) 부직포를 핫멜트 필름코팅 생산라인을 통해 컴파운딩하고, PLA의 자연스러운 통기성을 이용하여 2액형 구조를 형성합니다. 안휘하이타신소재기술유한회사 연구개발팀은 이 기술을 통해 통기성이 뛰어나고 저온 수용성을 갖춘 복합 라이닝을 개발했다.
• 그라데이션 구조 디자인 : 다층공압출필름 블로우 공법으로 소재의 표면을 치밀하게(강도 확보), 내부층을 다공성으로(통기성 향상) 시킵니다.

2. 프로세스 혁신

• 스트레칭 모공 형성 기술 : 필름을 블로잉하거나 캐스팅하는 과정에서 필름을 2축 연신하여 관통하는 미세기공을 형성합니다. 예를 들어, 슬리팅 머신의 장력 매개변수를 조정하면 기공 크기 분포를 제어하여 용해도 성능에 영향을 미치는 과도한 기공 크기를 방지할 수 있습니다.
• 추가적인 지원 : 실리카, 전분 등 분해성 입자를 첨가하고, 소재가 형성된 후 세척을 통해 입자를 용해시켜 통기성 채널을 남깁니다.

3. 환경 적응성 향상

• 온도 및 습도 반응 설계 : 감열성 폴리머(예: 폴리N-이소프로필아크릴아미드)를 접목하여 저습도 환경에서 통기성을 유지하고 고습도에서 용해를 촉진하는 소재입니다. 이 유형의 제품은 특히 남부의 습한 기후에서 자수가 필요한 경우에 적합합니다.

실제 응용 및 산업 사례

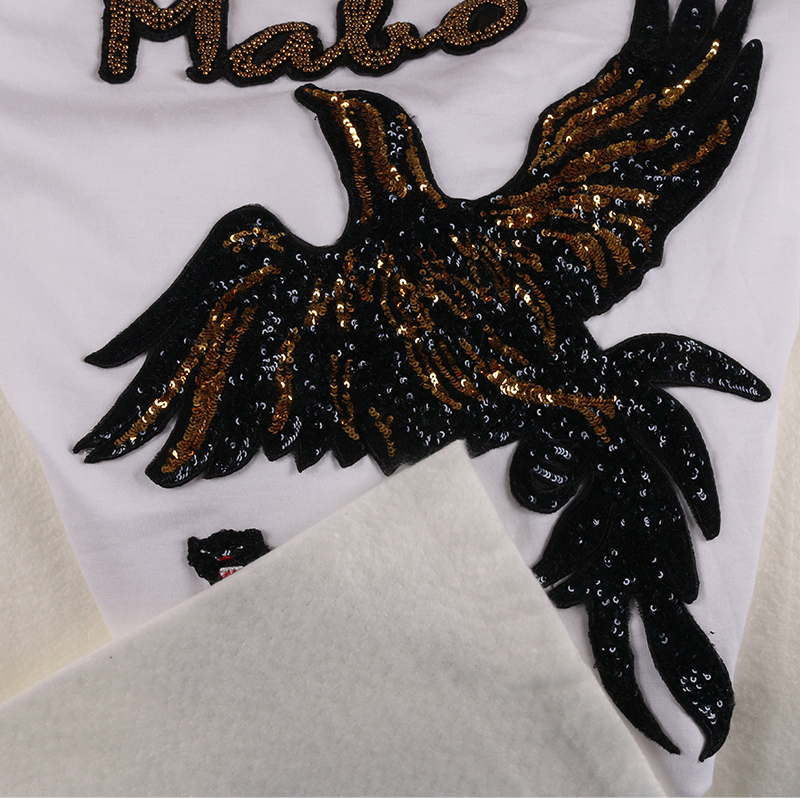

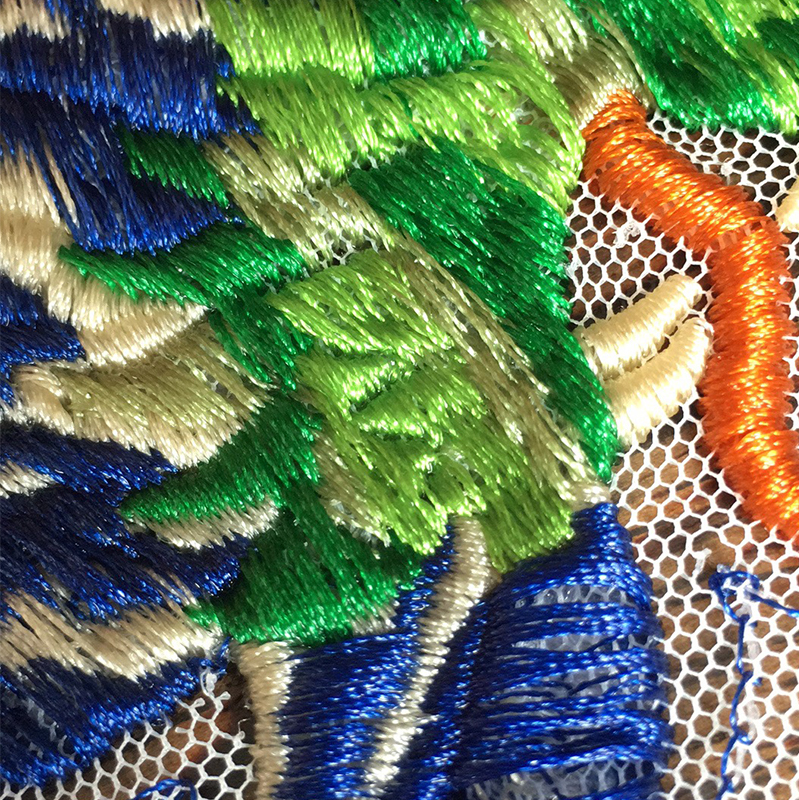

3차원 자수 분야에서 냉수에 녹인 면은 잔류물을 남기지 않고 저온(보통 60°C 이하)에서 급속 용해 요구 사항을 충족해야 합니다. Anhui Haita New Material Technology Co., Ltd.의 PVA 3차원 수용성 면은 다음과 같은 방식으로 성능 균형을 달성합니다.

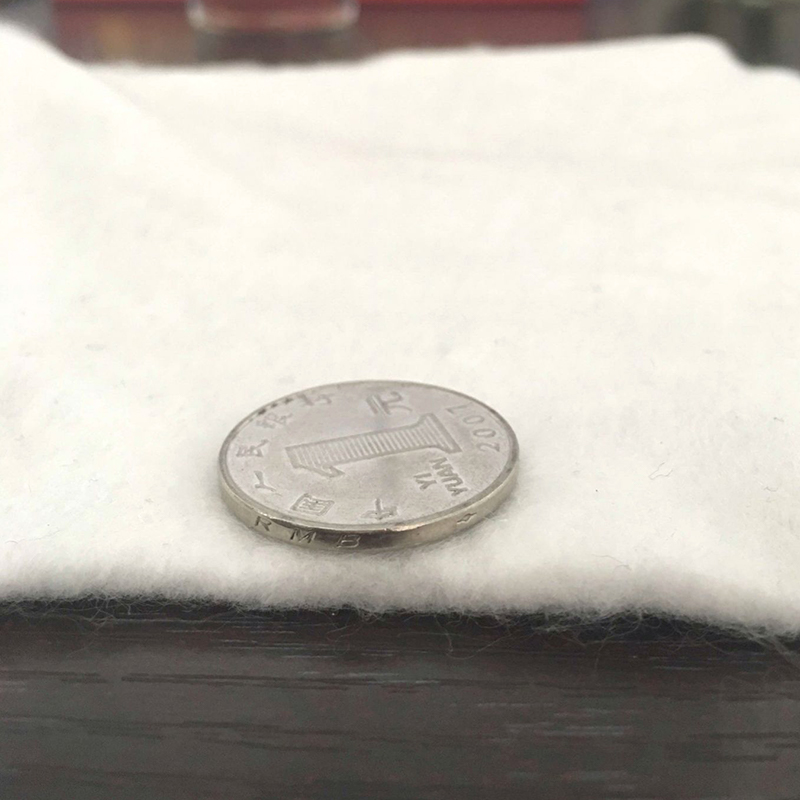

• 맞춤형 무게 및 두께 : 다양한 자수 베이스 원단 요구사항에 따라 200g/m²(2mm)부터 400g/m²(4mm)까지의 그라데이션 제품이 제공되며, 이 중 300g/m² 버전은 다공성을 최적화하고 1500g/m²/24h(JIS L1099 표준)의 공기 투과도를 달성하면서 30초 이내에 완전한 용해를 유지합니다.
• 환경 호환성 : 용해 후 물질의 무색, 무취 특성은 ISO9001 품질 시스템 요구 사항을 준수하기 위해 중앙 물질 제어 시스템을 통해 반응기 내 촉매 잔류물을 엄격하게 제어하기 때문입니다.

향후 발전방향

1. 지능형 생산 : ERP 관리시스템을 활용하여 원재료 비율과 공정변수를 실시간으로 모니터링하고, 수분흡수/통기율 지표를 동적으로 조정합니다.
2. 바이오 기반 변형 : 키토산, 알긴산나트륨 등의 천연 고분자와 PVA의 블렌딩을 통해 분해 속도와 편안함을 더욱 향상시킵니다.
